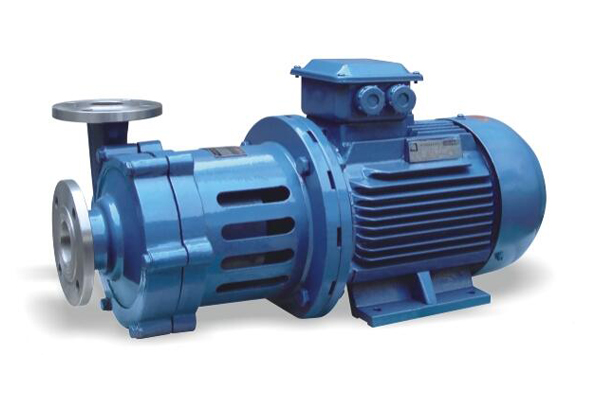

CQ磁力驅動泵的核心部件

發布人：隔膜泵廠家發布日期：2023-10-26 點擊率：本文關鍵詞：CQ磁力驅動泵

CQ磁力驅動泵的磁性聯軸器由內磁鋼（含導環和包套）、外磁鋼（含導環）及隔離套組成，是CQ磁力驅動泵的核心部件。磁性聯軸器的結構、磁路設計及其各零部件的材料關系到CQ磁力驅動泵的可靠性、磁傳動效率及壽命。由新光明CQ磁力驅動泵廠家介紹一下CQ磁力驅動泵的核心部件。

（a）CQ磁力驅動泵中內磁鋼與導環采用膠黏劑粘接。為將內磁鋼與介質隔離，內磁鋼外表需覆以包套。包套有金屬和塑料兩種，金屬包套采用焊接，塑料包套采用注塑。

（b）CQ磁力驅動泵中外磁鋼與導環采用膠黏劑粘接。

（c）CQ磁力驅動泵中隔離套也稱密封套，位于內、外磁鋼之間，將內外磁鋼完全隔開，介質封閉在隔離套內。隔離套的厚度與工作壓力和使用溫度有關，太厚增加內、外磁鋼的間隙尺寸，從而影響磁傳動效率；太薄則影響強度。隔離套有金屬和非金屬兩種，金屬隔離套有渦流損失，非金屬隔離套無渦流損失。

（d）滑動軸承CQ磁力驅動泵的泵內軸由滑動軸承支撐。由于滑動軸承是靠潤滑性很差的輸送介質來潤滑，因此滑動軸承應采用耐磨性和自潤滑性良好的材料制作。常用的軸承材料有碳化硅陶瓷、石墨、填充聚四氟乙烯等。

（e）CQ磁力驅動泵中聯軸器與有密封泵一樣，采用撓性聯軸器。

（f）CQ磁力驅動泵中電動機與有密封泵一樣，采用標準電動機，如國內的Y系列三相異步電動機、YB系列隔爆電動機等。
