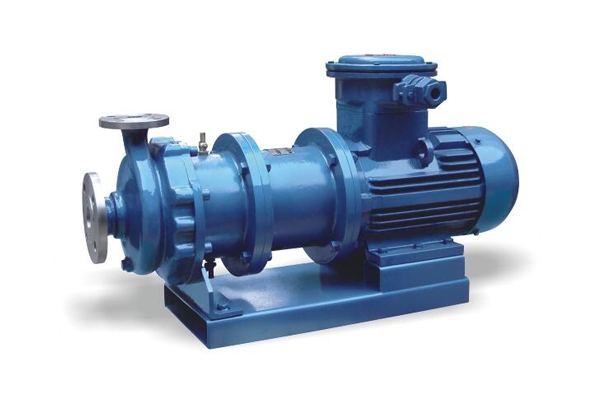

CQB-G高溫磁力驅動泵產品概述

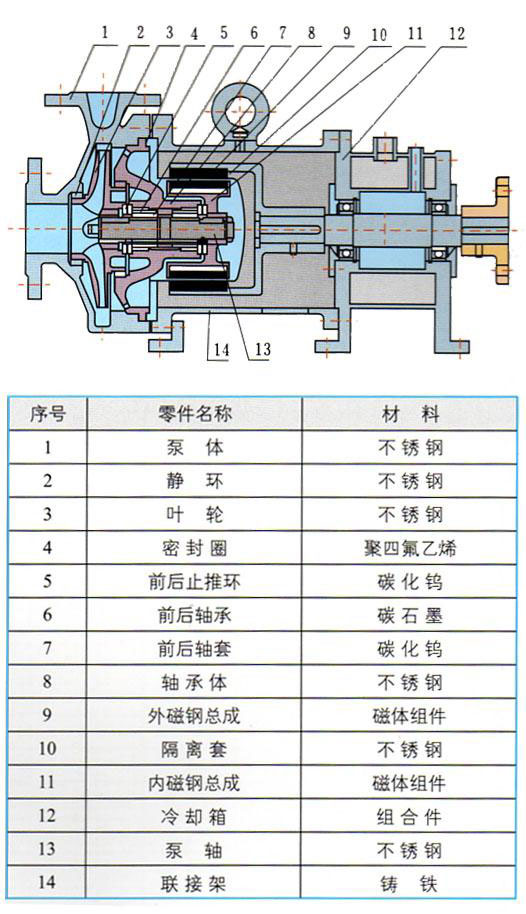

CQB-G高溫磁力驅動離心泵采 用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更 有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列適用于輸送高溫介質，溫度 ≤200℃。
CQB-G高溫磁力驅動泵安裝和調試
（一）應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充。開泵前.首先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
（二）當抽吸液面高于果軸心線時.起動前打開吸入管道閥門即可.若抽吸液面低于泵軸心線時.管道需配備底閥。
（三）泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后.緩慢打開排出閥.待泵進入正常工作狀態后.再將排出閥調到所需開度。泵停止工作前.應先關閉排出閥門.然后切斷電源.再關閉冷卻水管閥門。

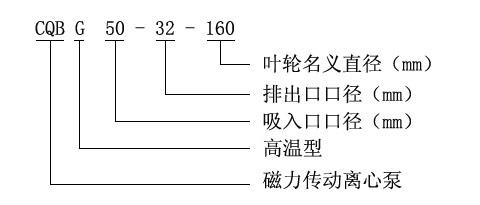

CQB-G高溫磁力驅動泵型號定義
CQB-G高溫磁力驅動泵性能參數
型 號 | 流量 Q m3 /h | 揚程 H m | 汽蝕余量 NPSH m | 轉速 n r/min | 軸功率 Pa Kw | 效率 η % | 配帶電動機功率Kw | ||
介質密度g/cm3 | |||||||||
≤1 | ≤1.3 | ≤1.84 | |||||||
CQB-G 32-20-125 | 1.9 3.2 3.8 | 22 20 18.5 | 0.5 | 2900 | 0.49 0.58 0.62 | 23 30 31 | Y801-2YB0.75 | Y802-2YB1.1 | Y90S-2YB1.5 |
CQB-G 32-20-160 | 1.9 3.2 3.8 | 34 32 29 | 0.5 | 2900 | 0.84 0.99 1.03 | 21 28 29 | Y802-2YB1.1 | Y90S-2YB1.5 | Y90L-2YB2.2 |
CQB-G 40-20-105 | 3.8 6.3 7.5 | 13 12.5 11 | 0.5 | 2900 | 0.42 0.55 0.56 | 32 29 40 | Y801-2YB0.75 | Y802-2YB1.1 | Y90S-2YB1.5 |
CQB-G 40-25-125 | 3.8 6.3 7.5 | 22 20 18.5 | 0.5 | 2900 | 0.81 0.98 1.05 | 28 35 36 | Y802-2YB1.1 | Y90L-2YB2.2 | Y100L-2YB3.0 |
CQB-G 40-25-160 | 3.8 6.3 7.5 | 34 32 29 | 0.5 | 2900 | 1.41 1.72 1.79 | 25 32 33 | Y90L-2YB2.2 | Y100L-2YB3.0 | Y112M-2YB4.0 |
CQB-G 40-25-200 | 3.8 6.3 7.5 | 52.5 50 48 | 0.5 | 2900 | 3.02 3.43 3.77 | 18 25 26 | Y112M-2YB4.0 | Y132S1-2YB5.5 | Y132S2-2YB7.5 |
CQB-G 50-40-85 | 7.5 12.5 15 | 9 8 7.5 | 3.5 3.5 4.0 | 2900 | 0.46 0.56 0.61 | 40 49 50 | Y801-2YB0.75 | Y802-2YB1.1 | Y90S-2YB1.5 |
CQB-G 50-32-105 | 7.5 12.5 15 | 13 12.5 11 | 3.5 3.5 4.0 | 2900 | 0.760 0.91 0.94 | 35 47 48 | Y802-2YB1.1 | Y90S-2YB1.5 | Y90L-2YB2.2 |
CQB-G 50-32-125 | 7.5 12.5 15 | 22 20 18.5 | 3.5 3.5 4.0 | 2900 | 1.49 1.62 1.63 | 30 42 43 | Y90L-2YB2.2 | Y100L-2YB3.0 | Y112M-2YB4.0 |
CQB-G 50-32-160 | 7.5 12.5 15 | 34 32 29 | 3.5 3.5 4.0 | 2900 | 2.48 2.79 2.96 | 28 39 40 | Y100L-2YB3.0 | Y112M-2YB4.0 | Y132S1-2YB5.5 |
CQB-G 50-32-200 | 7.5 12.5 15 | 52.5 50 48 | 3.5 3.5 4.0 | 2900 | 5.10 5.49 6.13 | 21 31 32 | Y132S2-2YB7.5 | Y132S2-2YB7.5 | Y160M1-2YB11 |
CQB-G 50-32-250 | 7.5 12.5 15 | 82 80 78.5 | 3.5 3.5 4.0 | 2900 | 9.57 10.89 13.32 | 17.5 25 26 | Y160M2-2YB3.0 | Y160M2-1YB8.5 | Y180M-2YB5.5 |
CQB-G 65-50-125 | 15 25 30 | 22 20 18.5 | 3.5 3.5 4.0 | 2900 | 2.25 2.67 2.91 | 40 51 52 | Y100L-2YB3.0 | Y112M-2YB4.0 | Y132S1-2YB5.5 |
CQB-G 65-50-160 | 15 25 30 | 34 32 29.5 | 3.5 3.5 4.0 | 2900 | 4.34 5.07 5.48 | 32 43 44 | Y132S1-2YB5.5 | Y132S2-2YB7.5 | Y160M1-2YB11 |
CQB-G 65-40-200 | 15 25 30 | 53 50 47 | 3.5 3.5 4.0 | 2900 | 8.66 9.20 10.1 | 25 37 38 | Y160M1-2YB11 | Y160M2-2YB15 | Y160L-2YB18.5 |
CQB-G 65-40-250 | 15 25 30 | 82 80 78.5 | 3.5 3.5 4.0 | 2900 | 13.4 14.72 16.88 | 25 37 38 | Y160L-2YB18.5 | Y180M-2YB22 | Y200L1-2YB30 |
CQB-G 80-65-125 | 30 50 60 | 22.5 20 18 | 4.0 4.0 4.5 | 2900 | 4.48 5.24 5.55 | 41 52 53 | Y132S1-2YB5.5 | Y132S2-2YB7.5 | Y160M1-2YB11 |
CQB-G 80-65-160 | 30 50 60 | 34 32 29 | 4.0 4.0 4.5 | 2900 | 7.72 9.08 9.67 | 36 48 49 | Y160M1-2YB11 | Y160M2-2YB15 | Y160L-2YB18.5 |
CQB-G 80-50-200 | 30 50 60 | 53 50 47 | 4.0 4.0 4.5 | 2900 | 12.03 14.80 16.34 | 36 46 47 | Y160L-2YB18.5 | Y180M-2YB22 | Y200L1-2YB30 |
CQB-G 80-50-250 | 30 50 60 | 84 80 75 | 4.0 4.0 4.5 | 2900 | 19.06 23.08 26.07 | 36 46 47 | Y200L1-2YB30 | Y220L2-2YB37 | Y225M-2YB45 |
CQB-G 100-80-125 | 60 100 120 | 23 20 16.5 | 4.0 4.0 4.5 | 2900 | 8.35 9.73 9.46 | 45 56 57 | Y160M1-2YB11 | Y160M2-2YB15 | Y200L1-2YB30 |
CQB-G 100-80-160 | 60 100 120 | 35 32 28 | 4.0 4.0 4.5 | 2900 | 12.43 15.85 16.34 | 46 55 56 | Y160L-2YB18.5 | Y180M-2YB22 | Y200L1-2YB30 |
CQB-G 100-65-200 | 60 100 120 | 54 50 47 | 4.0 4.0 4.5 | 2900 | 21.01 25.69 28.44 | 42 53 56 | Y200L1-2YB30 | Y220L2-2YB37 | Y225M-2YB45 |
CQB-G 100-65-250 | 60 100 120 | 86 80 74.5 | 4.0 4.0 4.5 | 2900 | 37.98 45.39 49.69 | 37 48 49 | Y250M-2YB55 | Y280S-2YB75 | Y280M-2YB90 |
CQB-G系列磁力驅動泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，較大工作壓力1.6MPa，溫度不超過280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

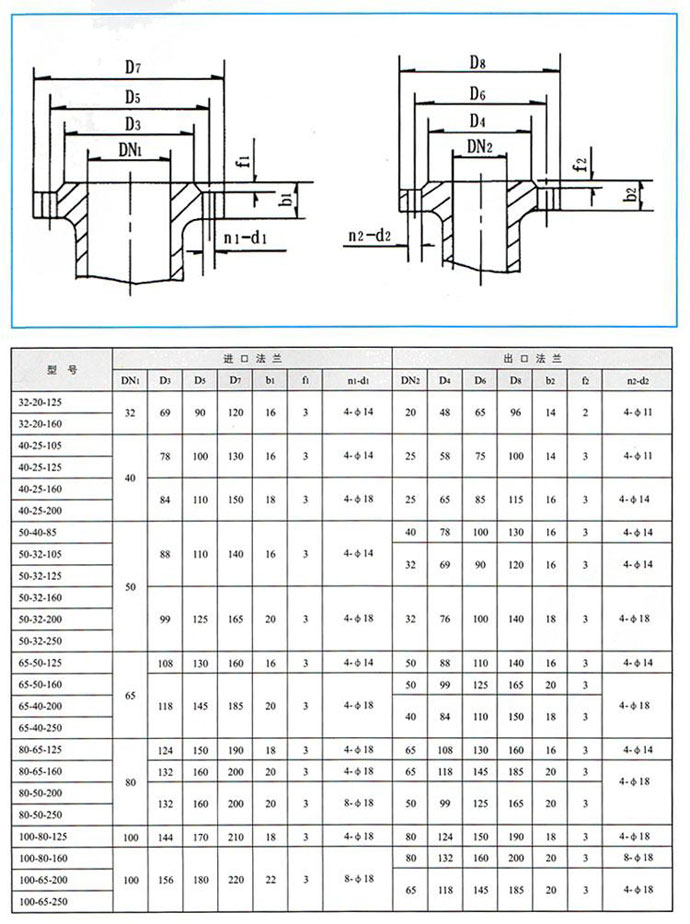

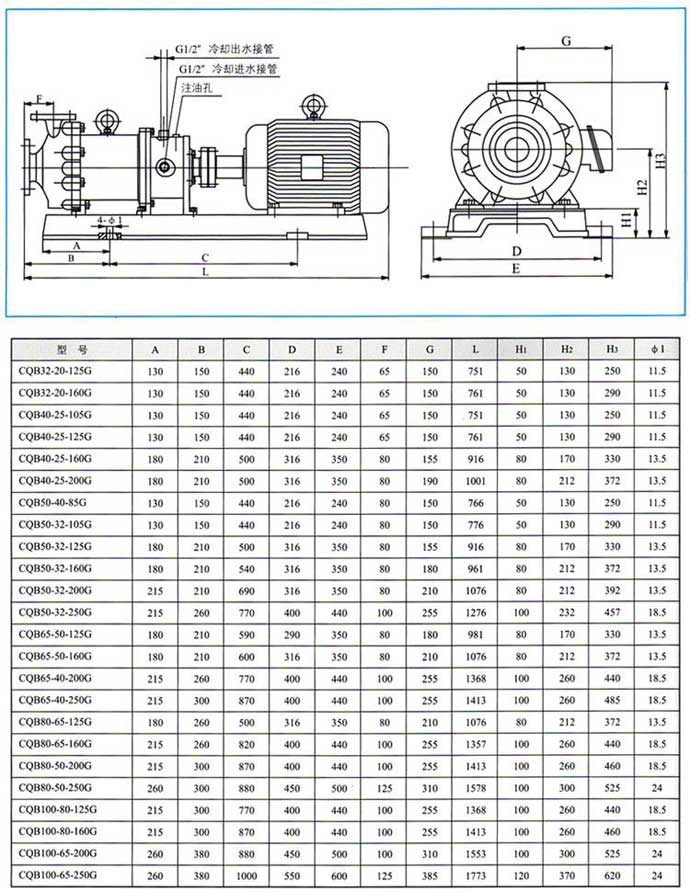

CQB-G高溫磁力驅動泵性能參數
